Selon différentes technologies de production, PCBA a une variété de flux de processus, y compris l'assemblage mixte simple face, simple faceTREMPERprocessus d'insertion, processus de montage CMS simple face, assemblage mixte double face, processus de montage CMS double face etinsertionmixtemontage, etc...

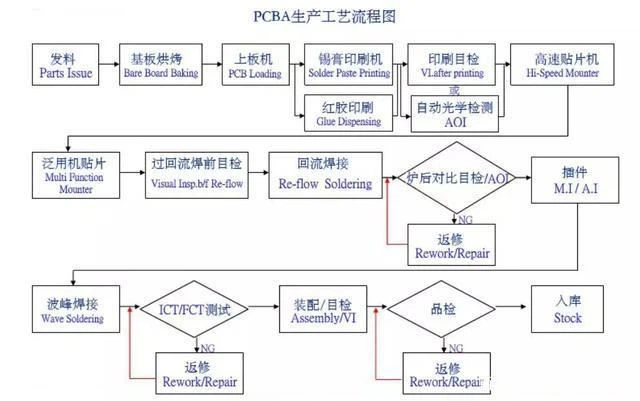

Le processus PCBA implique les processus de plaque de support, d'impression, de patchment, soudure par refusion,M.I, soudure à la vague, tests et contrôle qualité.
Différents processus ont certaines différences de processus. Ce qui suit décrit divers processus en détail :
lSrectoPlugin DIP
Pour que la carte PCB soit insérée, les travailleurs de la chaîne de productionpremièrementinséreredles composants électroniques.Tpoulele PCBA couvriraitsoudure à la vague, soudurementet réparering.
lSmontage CMS sur un côté
Tout d'abord, de la pâte à souder est ajoutée à la pastille de composant. Une fois l'impression de la pâte à souder du PCB terminée, les matériaux électroniques sont collés par soudage par refusion et enfin, le soudage par refusion est effectué.
lMixte simple faceAssemblée
Après l'impression de pâte à souder de la carte PCB, les travailleurs montenteddispositifs électroniques pour le soudage par refusion, puis didentifiantTREMPERinsertion après contrôle qualité pour terminer la soudure à la vague ou la soudure manuelle.
lMontage et insertion d'un seul côté ensemble mixte
Certaines cartes PCB sont des cartes double face, qui sont collées et insérées en même temps. Le flux de processus de montage et d'insertion est le même que celui du traitement simple face, mais le montage doit être utilisé pour la carte PCB pendant le soudage par refusion et le soudage à la vague.
lMontage CMS double face
Parfois, les ingénieurs de conception de circuits imprimés adoptent généralement un montage double face afin d'assurer la fonction et la beauté des circuits imprimés. Les composants IC sont disposés d'un côté et les composants de la puce sont collés de l'autre côté. Maximisez l'utilisation de l'espace de la carte PCB et minimisez la surface de la carte PCB.
lMontage SMT double face et insertion DIP assemblage mixte
Il existe deux manières de chargement mixte double face. La première méthode d'assemblage PCBA nécessite trois fois de chauffage, ce qui a une faible efficacité, et le taux qualifié de soudure à la vague utilisant le processus de colle rouge est faible, il n'est donc pas recommandé.
La deuxième méthode est applicable à la situation où il y a beaucoup de double faceComposants CMS et peu de composants.
Le processus PCBA consiste à transformer un PCB vide en un produit électronique pouvant être utilisé par les utilisateurs.
Dans l'ensemble du processus de production, de nombreux processus sont liés. S'il y a un problème, cela aura un grand impact sur la qualité des produits. Avec des ingénieurs expérimentés et des usines bien équipées,BQCa la capacité de vous fournir des produits de haute qualitéJDSMet produits OEM.
